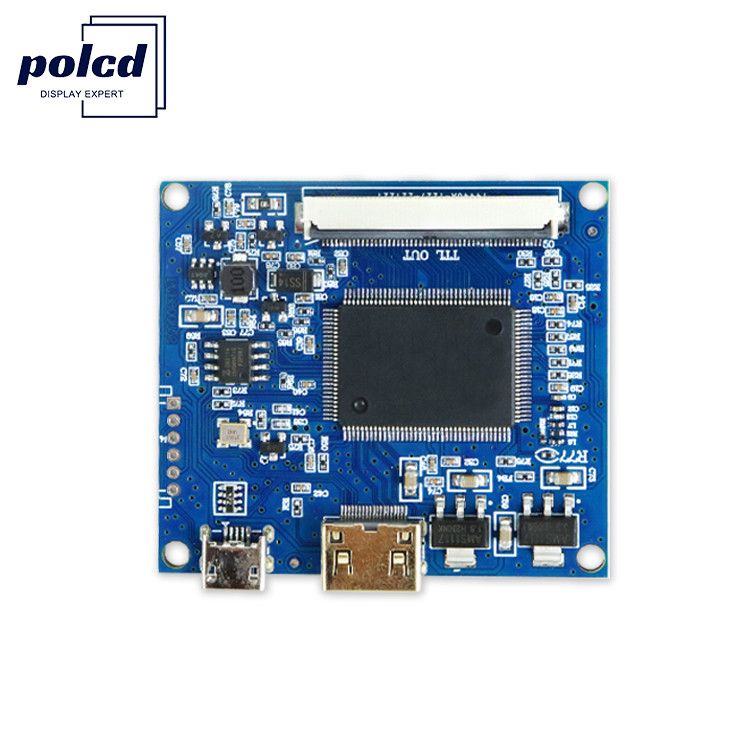

Универсальная плата для ЖК-накопителей HD-MI VGA
Внешний вид, размер и функция ПКБ-продуктов точно одинаковы, но модели с управляемым ЖК-экраном отличаются:
| Доска водителя Модель | Описание функции | Примечание |
| PCB800850 | Поддержка 3,5-дюймового ЖК-дисплея | Ссылка на определение LQ035NC111 |
| PCB800851 | Поддержка 4,3-дюймового 40P LCD | Ссылка на определение AT043TN24V.1 |
| PCB800852 | Поддержка 50PIN LCD | Ссылка на определение AT070TN92 |
| PCB800853 | Поддержка 40PIN LCD | Ссылка на определение EJ070NA-01J |
| Размеры: 52*46*6 мм | ||
Описание функции интерфейса
| HD-MI | Вход HD-MI | Стандарт HD-MI - 1.2 |
| USB1 | Вводная мощность | 5В |
| J4 | Вводная мощность | 5В |
| СО8 | Порт выхода с помощью сенсорного контакта | Прямой доступ в угол экрана |
| Консоль 6 | Выходный сигнал TTL-50PIN | Ссылка на определение AT070TN92 |
Особенности
1Интерфейс питания Mirco USB, стандартный источник питания 5 В, должен быть больше 1,5 А.
2Он автоматически переключается на HD-MI канал после подключения HD-MI.
3. 1 канал HD-MI сигнал вход, и этот IC поддерживает HD-MI 1.2
4. HD-MI - это высококачественная MINI позолоченная основа.
5Интерфейс экрана использует высококачественный позолоченный разъем 50PIN-AT070tn92.
6Сигнал USB-DM+DP может быть расширен снаружи.
7. Управляющая панель принимает специальную схему, которая может управлять светодиодными фонарями в пределах 10 В и поддерживает максимальный выход 180 МА.
9Поддержите выход сигнала TTL.
Он может поддерживать обычные 50PIN 6,5 ′′ 7 ′′ 8 ′′ 9 ′′ 10,1 дюймовые ЖК-экраны, такие как AT070TN92.
Эта панель управления использует полную технологию SMD. Соответствующие параметры разработаны в соответствии с промышленными стандартами, а стандарты судоходства соответствуют гражданским стандартам.
10Эта панель управления использует двустороннее позолоченное специальное сиденье FPC. FPC не различает верхние и нижние соединения и может использоваться непосредственно.
Требования к транспортировке, хранению и использованию
1Не применяйте сильное давление и не деформируйте изгиб.
2Антистатический и водостойкий
3Относительная влажность < 80%
4. Операционная температура: -1~60°C
5. влажность работы: 0~40°C
J4-INПоверВнанектора
| 1 | +5В | Входное напряжение источника питания |
| 2 | D+ | Подключение сигнала USB |
| 3 | Д- | Подключение сигнала USB |
| 4 | ГНД | ГНД |
| 5 | АВ | Никакой функции |
| 6 | ГНД | земля |
HD-МИВнанектора
| 1 | Стандартный интерфейс Mini HD-MI | Стандартный кабель доступен |
МиркоUSBВнанектора
| 1 | Стандартный интерфейс Mirco USB | Стандартный кабель доступен |
CON4 -- Этот интерфейс не отличает верхние и нижние соединения LCD-экрана FPC.
